振鏡介紹

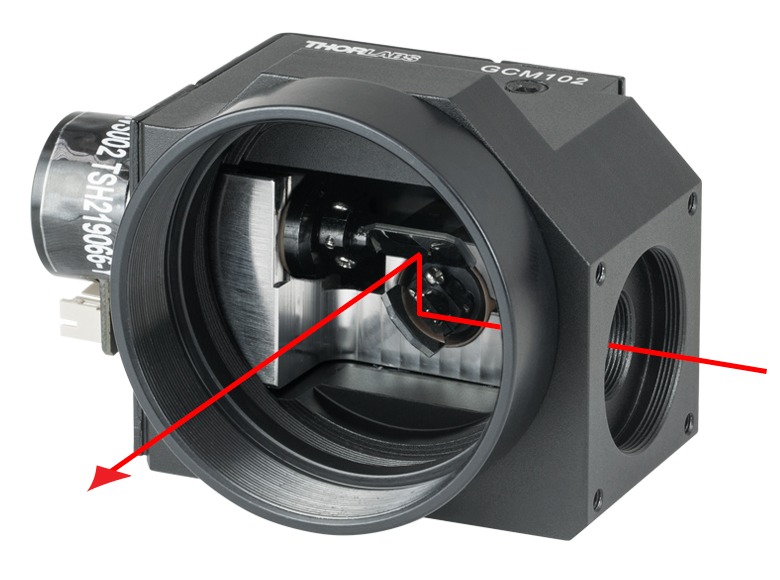

振鏡，也稱為掃描振鏡或掃描鏡，是一種用于精確控制激光束或其他光束方向的光學裝置。它主要由兩個關鍵部分組成：一個或多個反射鏡（通常是高質量的金屬涂層玻璃或硅基材料制成）和驅動這些反射鏡快速移動的電機系統。這種設備廣泛應用于需要高精度定位和快速掃描的應用中。

振鏡工作原理

振鏡通過快速旋轉或擺動反射鏡來改變?nèi)肷涔馐姆较?。通常情況下，使用的是兩個互相垂直的振鏡，每個振鏡負責一個軸向的運動（X軸和Y軸），從而可以在二維平面上實現對光束位置的精確控制。驅動電機通常是高速、低慣量的直流伺服電機或音圈電機，它們能夠提供快速響應和精確的位置控制。

振鏡有什么作用？

振鏡的主要功能是通過快速而精確地改變激光束或其他光束的方向來實現特定的任務。

振鏡的應用相對比較廣泛，下面是振鏡的常見應用場景：

激光打標：用于在各種材料上標記文字、圖案或條形碼等信息。振鏡可以控制激光束的移動路徑，從而在目標表面創建清晰且持久的標記。

激光切割與雕刻：在工業制造中，振鏡系統可以引導高功率激光束進行精細的切割和雕刻工作，適用于金屬、塑料、木材等多種材料。

激光焊接：振鏡可以幫助激光束精確定位到待焊接區域，實現高質量的焊接點。特別是在需要連續多點焊接的應用中非常有用。

醫療應用：在醫學領域，如眼科手術（視網膜修復）、皮膚科治療（去除紋身、痤瘡疤痕）等，振鏡能夠精準地將激光引導至病灶部位。

舞臺燈光效果：利用振鏡系統，可以在大型演出活動中創造出動態變化的光影效果，增強視覺體驗。

科研實驗：在物理學、生物學等領域，振鏡被用來精確控制實驗中的光路，以滿足特定的研究需求。

3D打印：尤其是在基于光固化的3D打印技術（如SLA立體光刻法）中，振鏡負責掃描樹脂層并固化形成模型。

通信：在某些自由空間光通信系統中，振鏡可用于調整信號傳輸?shù)姆较?，提高?shù)據傳輸?shù)撵`活性和可靠性。

安全監控：一些高端的安全系統使用振鏡來擴大攝像頭的視野范圍，或者作為紅外線探測系統的組成部分。

光學測量：振鏡還可以應用于精密測量設備中，幫助實現對物體尺寸、形狀等特性的非接觸式測量。

振鏡跟激光的關系

振鏡與激光之間有著緊密的關系，尤其是在需要精確控制和快速移動激光束的應用中。

光束偏轉：振鏡通過其反射面的快速轉動來改變?nèi)肷浼す馐姆较?。這種能力使得激光可以被引導到不同的位置或沿著預定路徑掃描。

掃描功能：在激光打標、切割、雕刻等應用中，振鏡通常以高速度旋轉或擺動，使激光束能夠在工作平面上進行快速而準確的掃描。這可以通過單個振鏡實現一維掃描，或者通過兩個互相垂直的振鏡組合實現二維掃描。

提高效率：由于振鏡能夠迅速改變激光束的方向，因此可以在不移動激光源的情況下覆蓋大面積的工作區域。這不僅提高了工作效率，還減少了機械部件的磨損。

精度與重復性：振鏡系統的高精度和良好的重復性確保了激光加工的一致性和質量。這對于精細加工尤其重要。

動態聚焦：一些高級的振鏡系統還可以集成動態聚焦鏡片，這樣不僅可以改變激光束的方向，還能調整焦距，從而在整個掃描過程中保持最佳的聚焦效果。

安全保護：在某些情況下，振鏡可以用作安全機制，例如當檢測到操作人員進入危險區域時，迅速將激光束轉向安全方向。

光束整形：雖然這不是振鏡的主要功能，但在某些設計中，振鏡也可以參與光束的整形過程，比如配合其他光學元件來優化光斑大小或形狀。

振鏡具體應用實例

激光打標：使用振鏡快速且精確地在材料表面繪制圖案或文字。

激光切割：振鏡引導激光束沿切割路徑移動，實現高效精準的切割。

激光焊接：通過振鏡定位激光束至焊點，實現高質量的焊接。

激光顯示：如激光投影儀中，振鏡負責形成圖像的不同部分。

醫療領域：在眼科手術中，振鏡幫助醫生精確定位治療區域。

綜合上面的介紹不難發現，振鏡在激光系統中起著非常關鍵的作用，一個優良的激光系統離不開各種激光元器件的使用。
